Desmitificación de los colores del cableado del termostato: ¿qué va a dónde?

Si alguna vez tuvo que configurar un termostato, sabe exactamente lo complicado que puede ser.

No existe ninguna estandarización, por lo que está a merced del fabricante cuando se trata de cómo codifican por colores sus cables para terminales.

Usted tendrá el doble de problemas si está tratando de cambiar un termostato por otro porque ahora tiene que lidiar con los sistemas de codificación de colores de dos compañías diferentes.

Sé de tus problemas, y es exactamente por eso que escribí este artículo.

He pasado mucho tiempo revisando muchos termostatos inteligentes diferentes en mi búsqueda para construir el mejor y más conveniente hogar inteligente posible, como el Termostato nido, Termostato EcoBeey Termostato Sensi.

Ser un nerd de Smart Home tiene sus ventajas, pero tener que cambiar constantemente entre diferentes termostatos desarrollados por diferentes compañías no es una de ellas.

Con el tiempo, sin embargo, logré descifrar el código, por así decirlo, y ahora entiendo cómo a ciertos fabricantes les gusta codificar por colores sus cables terminales.

En este artículo, compartiré lo que aprendí para que pueda ahorrarse el tiempo y el esfuerzo de investigar los diagramas de cableado y las molestias que generalmente implica configurar el cableado del termostato.

En general, los colores de los cables del termostato coinciden con la primera letra de los nombres de los terminales, como cables rojos para los terminales R (para alimentación), cables amarillos para el terminal Y (para refrigeración), blanco para el terminal W (para calefacción), cables verdes para el terminal G (para el ventilador).

Algunas excepciones son los cables azules (o, a veces, negros) para el terminal C (terminal común), los cables azul claro para Y2 (refrigeración de segunda etapa) y los cables marrones para W2 (calefacción de segunda etapa)

Pero estos códigos de color pueden variar para diferentes fabricantes. Después de leer este artículo, conocerá los códigos de color de los principales termostatos inteligentes que existen, así como también cómo identificar los cables para conexiones no estándar.

Tome las precauciones necesarias antes de comenzar a trabajar en cualquier tarea de bricolaje que involucre termostatos.

Asegúrese de que todos los transformadores y sistemas estén apagados antes de realizar cualquier cableado.

Además, asegúrese de que no haya energía en el ventilador y el condensador.

Si hay un termostato preexistente que planea cambiar, asegúrese de tomar una fotografía de su cableado como referencia.

Código de color del cableado general del termostato

TerminalColor del cableDescripción R Rojo El terminal R está reservado para Power. Para los sistemas divididos, generalmente es un cable rojo que va desde el transformador principal, que generalmente se encuentra en el controlador de aire. Pero en algunos sistemas, puede encontrar el transformador en la unidad de condensación. Por esta razón, para evitar lesiones o daños a los componentes, corte la alimentación al condensador y al controlador de aire antes de intentar cualquier trabajo de cableado en el termostato. RC Rojo El terminal Rc está reservado para la alimentación de la unidad de refrigeración. Si su sistema HVAC usa un transformador separado para enfriamiento y uno separado para calefacción, entonces el cable del sistema de aire acondicionado llega hasta la terminal Rc. Si solo hay un transformador que alimenta los sistemas de calefacción y refrigeración, se puede conectar un puente entre Rc y Rh. Rh Rojo La contraparte de calefacción de Rc, el terminal Rh está reservado para la potencia de la unidad de calefacción. Se conectan en puente en un sistema de calor de una sola etapa. Y Amarillo El terminal Y está reservado para Refrigeración. Un cable amarillo va al compresor y controla el sistema de aire acondicionado. Y2 Azul claro El terminal Y2 es raro y se usa para enfriamiento de segunda etapa. Si tiene un sistema de enfriamiento de dos etapas (dos configuraciones: alta y baja) y necesita que los controle un solo termostato, entonces un cable llega a esta terminal desde el segundo compresor. W Blanco El terminal W se utiliza para calefacción. Un cable blanco se extiende desde la fuente de calefacción, que puede ser cualquier cosa, desde un horno tradicional de gas o petróleo hasta una caldera o un horno eléctrico más moderno. W2 Marrón La contraparte de calefacción de Y2, utilizada para sistemas de calefacción de dos etapas. Se pasa un cable marrón desde la segunda fuente de calor hasta este terminal. GRAMO Verde El terminal se utiliza para alimentar el ventilador. Un cable verde se conecta desde el ventilador interior hasta este terminal. C Azul negro Este es el terminal común y, por lo general, se conecta un cable azul o negro al transformador desde este terminal para completar el circuito y, en algunos casos, proporcionar energía al termostato. TRANSMISIÓN EXTERIOR Naranja/Azul Oscuro Este terminal se encuentra en los termostatos diseñados para funcionar con bombas de calefacción y se utiliza para alimentar el ciclo de descongelación de las bombas de calor. Por lo general, se conecta un cable naranja o azul oscuro desde la bomba de calor hasta este terminal. mi Cualquier color Este terminal está diseñado para calefacción de emergencia en un escenario donde el compresor de la bomba de calor está dañado y alguna forma de calefacción es esencial. Los fabricantes se toman la libertad de asignar el color que deseen al cable que va desde este terminal hasta la fuente de calor de respaldo, y lo activa en caso de emergencia. X Cualquier color Este terminal está diseñado para energía auxiliar para bombas de calor. Mientras que el terminal E activa la fuente de calor de respaldo, este terminal en realidad alimenta la fuente de calor de respaldo y, al igual que el terminal E, los cables para esto pueden ser de cualquier color. S1 y S2 Alambres Blindados Estos terminales se utilizan para ejecutar sensores de temperatura exterior y, a veces, se etiquetan como terminales T. Corren cables blindados completamente separados que se distinguen inmediatamente de otros cables. Están blindados para evitar que las interferencias electromagnéticas afecten la lectura de los sensores de temperatura.

Código de color del cableado del termostato para el termostato Nest

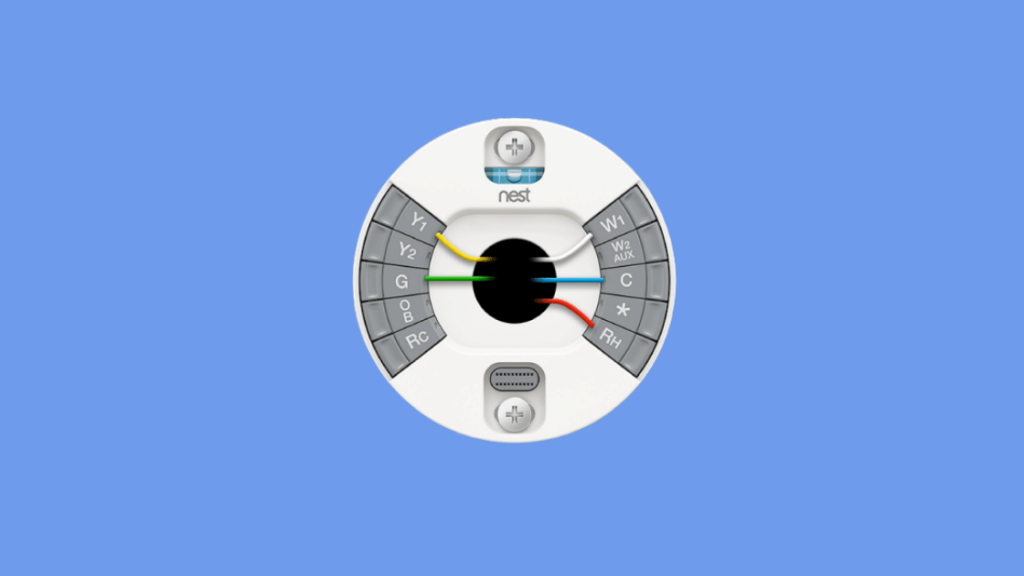

El termostato Nest tiene los terminales Rh, Rc, Y1, Y2, W1, W2, G, O/B y C esperados en la parte posterior.

Pero una sorpresa poco convencional pero bienvenida es una estrella

  • terminal, un terminal versátil que se puede utilizar como:
  • Una terminal E
  • Terminal Y3/W3 para refrigeración/calefacción de tres etapas, respectivamente
  • Terminal H de humidificación
  • Terminal DH de deshumidificación
  • Una terminal G adicional El sistema HVAC más común actualmente es el sistema Split, el cual componía alrededor de 57% de todas las unidades HVAC vendidas en 2017 y está previsto que continúecrecer

    .

    Un sistema dividido convencional consta de una unidad de calefacción y refrigeración de una sola etapa y se puede conectar fácilmente al termostato Nest.

    Una vez más, tome las precauciones necesarias antes de comenzar cualquier trabajo de cableado y desconecte la alimentación de los componentes principales de sus sistemas HVAC, como los transformadores de los controladores de aire y los compresores.

    • Para conectar tu termostato Nest, simplemente:
    • Conecte el cable rojo del transformador a los terminales Rc o Rh (ya que están conectados internamente)
    • Pase el cable blanco desde el horno hasta el terminal W.
    • Conecte el cable amarillo del compresor a la terminal Y
    • Pase el cable verde desde el soplador de aire hasta el terminal G

    Conecte el cable C azul al terminal C del transformador. O puede omitir esto y conectar un adaptador de corriente.

    No dude en conectar una fuente de calor adicional al terminal W2 y un compresor adicional al terminal Y2 de acuerdo con su sistema HVAC

    No es necesario puentear los terminales Rc y Rh en el termostato Nest, ya que esto ya se hace internamente dentro del termostato.

    Código de color del cableado del termostato para el termostato Ecobee

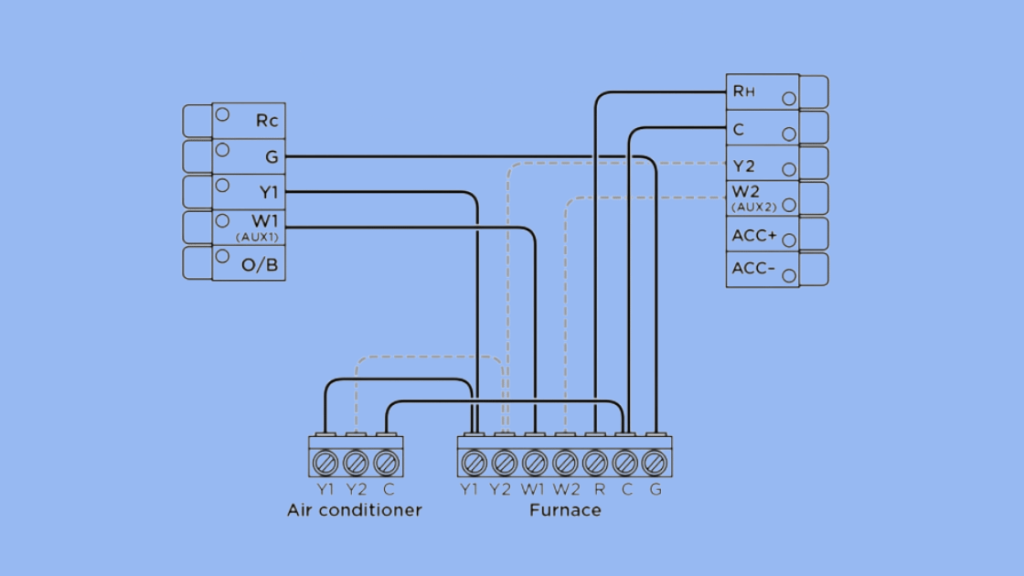

    El termostato Ecobee viene con los terminales esperados Rh, Rc, Y1, Y2, W1, W2, G, O/B y C en la parte posterior, pero también viene con terminales ACC+ y ACC- para conectar accesorios como humidificadores y deshumidificadores. Deben estar cableados en consecuencia para completar el circuito.

    • Para conectar su termostato EcoBee, simplemente:
    • Conecte el cable rojo del transformador a los terminales Rc o Rh (ya que están conectados internamente)
    • Pase el cable blanco desde el horno hasta el terminal W.
    • Conecte el cable amarillo del compresor a la terminal Y
    • Pase el cable verde desde el soplador de aire hasta el terminal G

    Conecte el cable C azul al terminal C del transformador. O puede omitir esto y conectar un adaptador de corriente.

    No dude en conectar una fuente de calor adicional al terminal W2 y un compresor adicional al terminal Y2 de acuerdo con su sistema HVAC

    No es necesario puentear los terminales Rc y Rh en el termostato Ecobee ya que ya están conectados dentro del termostato.

    Código de color del cableado del termostato para el termostato Sensi

    El termostato Sensi viene con los terminales esperados Rh, Rc, Y, Y, W1, W2, G, O/B y C, pero también viene con un terminal L.

    Este terminal es para conectar la pantalla LCD.

    • Para conectar su termostato Sensi, simplemente:
    • Conecte el cable rojo del transformador a los terminales Rc o Rh (ya que están conectados internamente)
    • Pase el cable blanco desde el horno hasta el terminal W.
    • Conecte el cable amarillo del compresor a la terminal Y
    • Pase el cable verde desde el soplador de aire hasta el terminal G

    Conecte el cable C azul al terminal C del transformador. O puede omitir esto y conectar un adaptador de corriente.

    No dude en conectar una fuente de calor adicional al terminal W2 y un compresor adicional al terminal Y2 de acuerdo con su sistema HVAC

    No puentee los terminales Rc y Rh en el termostato Sensi ya que hay un puente incorporado dentro de la unidad.

    Conclusión

    Ahora que tiene una idea general del código de color de los cables del termostato, puede intentar configurar/modificar su propio sistema HVAC a su gusto.

    Aunque no todos los fabricantes usarán el mismo código de color para el cableado, puede identificar los cables rastreando a qué componente están conectados en su sistema HVAC.
